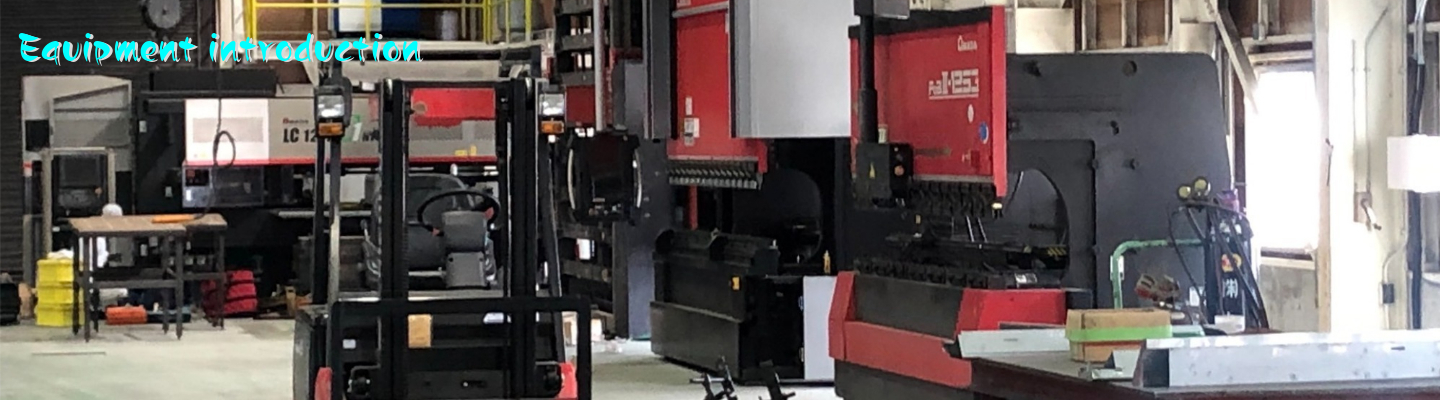

設備紹介
ー 施設 ー

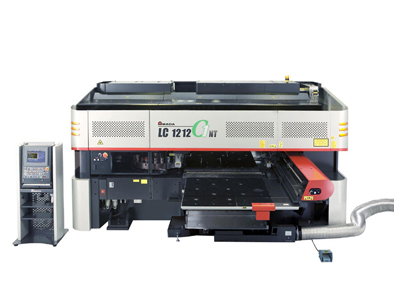

LC-1212C1NT
| 加工領域(パンチ)X×Y mm | 1770×1270 | |
|---|---|---|
| 加工領域(レーザー)X×Y mm | 1270×1270 | |
| 早送り速度(パンチ)X×Y m/min | ||
| 早送り速度(レーザー)X×Y m/min | 80×80 | |
| 加工精度 mm | ±0.07(弊社打ち抜きパターン) | |
| 加工板厚(パンチ) mm | 6 | |
| 加工板厚(レーザー) mm | 6 | |
| 最大ワーク質量 kg | 50(F1)、150(F4) | |
| プレス能力 kN | 200 | |
| 最大パンチ頻度(X軸) min-1 | 370(5mmストローク) | |
| 最大パンチ頻度(Y軸) min-1 | 300(5mmストローク) | 280(5mmストローク) |
| 受電容量kVA | 22 | |
| マシン質量(発振器・制御盤を含む) kg | 17000 | |

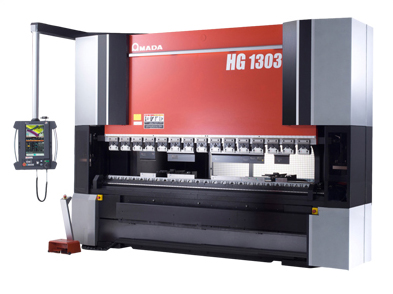

HG-1303 ·
| 全幅:L(ペンダント全開時)mm | 5445 | |
|---|---|---|
| フルハイト:H mm | 3070 | |
| 奥行き:W(Lシフト時)mm | 1730(1945) | |
| 側板間距離 mm | 2700 | |
| 下部テーブル高さ mm | 950 | |
| テーブル長さ mm | 3110 | |
| オープンハイト mm | 520 | |
| ストローク長さ mm | 250 | |
| 加圧能力 kN | 1300 | |
| モーター出力 kW | 4.4×2(D) 2.9CC | |
| シリンダー数(補助) 個 | 2(2) | |
|
油量L |
69.5 | |
| マシン質量 kg | 11500 | |
| 急閉じ速度 mm/s | 220 | |
| 曲げ速度 mm/s | 20 | |
| 開き速度 mm/s | 250 | |
| 傾斜範囲(左右) | D軸 mm | ±15 |
| L軸 mm | ±500 | |
| パッケージ測長 mm | 700 | |
| パッケージ高さ範囲 mm | 250(30?280) | |
| パッケージ送り速度 m/min | L軸:30、Y軸:90、Z軸:20 | |
| 1次側電源 mm2 | 22 | |
| 受電容量 kVA | 20.8 | |

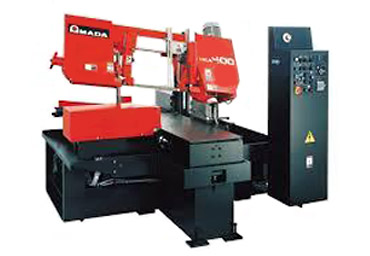

小型形鋼ハンドソー（角度切り）HKA-400
| 直角 | 長角400×280 | |
|---|---|---|
| 45度 | 200×280 | |
| 60度 | 100×280 | |
